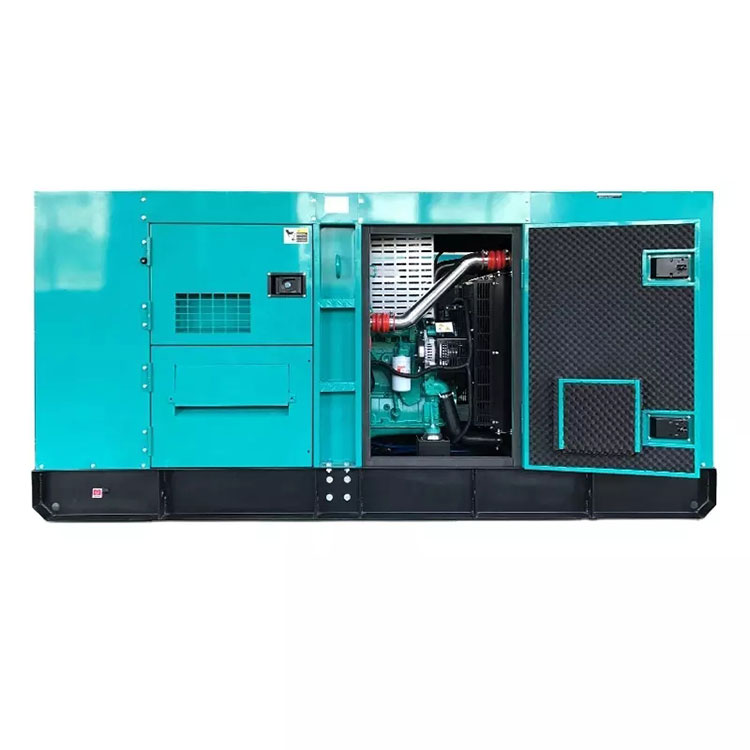

ディーゼル発電機セット 800KW

XG-800GF/250KVA カミンズを備えたディーゼル発電機セット

全体のサイズ

重さ

6000(mm)*2.600(mm)*2.700(mm)

9600(kg)

モデルの設定:

XG-800GF

主要な出力:

800KW/1000KVA

定格電流：

1440（A）

定格周波数:

50（Hz）

起動時間:

5～6（秒）

力率：

0.8（ラグ）

定格電圧：

230/400（V）

標準機能

エンジン: カミンズ KTA38-G5/ラジエーター 50℃max/ファンはベルト駆動、安全ガード付き/24V 充電オルタネーター/乾式エアフィルター、燃料フィルター、オイルフィルター/オルタネーター: シングルベアリングオルタネーター/IP23、絶縁クラス H/H /

主幹遮断器/標準制御盤/アブソーバー/消音器/取扱説明書

ディーゼルエンジンデータ

メーカー：

カミンズ

モデル：

KTA38-G5

エンジン出力:

1100KVA/1196馬力

定格速度:

1500（r/min）

サイクル：

4ストローク

シリンダー配置:

6列に並んでいる

変位:

37.8L

ボアとストローク:

159×159（mm）

圧縮率:

14.5:1

ガバナーのタイプ:

電子

開始バッテリー電圧:

DC24V

エアインテークシステム

エアインテークシステム:

ターボ、水冷/空冷

最大摂取量制限:

6.25kPa

燃焼能力:

1369L/秒

気流：

34146L/秒

排気システム

排気ガスの流れ:

3679L/秒

排気温度:

502℃

最大背圧:

10kPa

燃料システム

燃料システム:

PT型燃料ポンプ

100% (プライムパワー) 負荷:

167.2L/h

オイルシステム

オイル容量:

135L

オイル消費量:

≤4g/kw・h

定格回転数での最小油圧:

114L

冷却システム

冷却方法:

水冷

総冷却液容量:

252L

最高水温:

82～93℃

サーモスタット：

104℃

オルタネータデータ

モデル：

スターライト TFW2-800-4

励起モード:

ブラシレスで自己刺激的

フェーズの数とアクセス法:

三相4線

接続タイプ:

「Y」型接続

オルタネーター容量:

1000kVA

オルタネーターの効率:

95%

過負荷:

（PRP）110%負荷で1時間/12時間運転可能

保護レベル:

IP23

絶縁クラス、温度上昇:

H/H

TIF 電話影響係数 (TIF):

<50

THF:

<2%

電圧レギュレーション、定常状態:

≤±1%

発電機の電気的性能

電圧調整:

±5%以上

電圧レギュレーション、定常状態:

≤±1%

突然の電圧ワープ (100% 突然減少):

≤+25%

突然の電圧ワープ (突然の増加):

≤-20%

電圧安定時間 (100% 突然低下):

≤6S

電圧安定時間（急激な増加）：

≤6S

周波数調整、定常状態:

≤5%

周波数ウェービング:

≤1.5%

突然の周波数ワープ (100% 突然の低減):

≤+12%

突然の周波数ワープ (突然の増加):

≤-10%

周波数回復時間(100%突然減少):

≤5S

周波数回復時間(急激な増加):

≤5S

メーカーは、より良い改善のため、予告なく技術的な変更/変更を行う権利を留保します。
